1. 優れたパフォーマンス
FM 承認済み、高引張強度、高伸び、ベース変形に適応でき、優れた高温および低温性能を備え、さまざまな環境での使用に適しています。
2. 強い耐老化性
長寿命、優れた耐老化性能。
3. 優れた溶接性
溶接性に優れ、溶接品質が保証されます。
4. 高い可塑性
耐突刺性が良く、根の貫通抵抗が強いので、植栽屋根にも適用できます。可塑性に優れているため、エッジやコーナー部分の細部の処理に便利です。
5. 安全で環境に優しい
構造はシンプルかつ迅速で、環境に優しく、汚染もありません。
※適用範囲
鉄骨造、コンクリート造の露出屋根、非露出屋根に適用可能です。
地下室や地下鉄、トンネル、ダム、尾滓ダムなどの防水工事に適用されます。

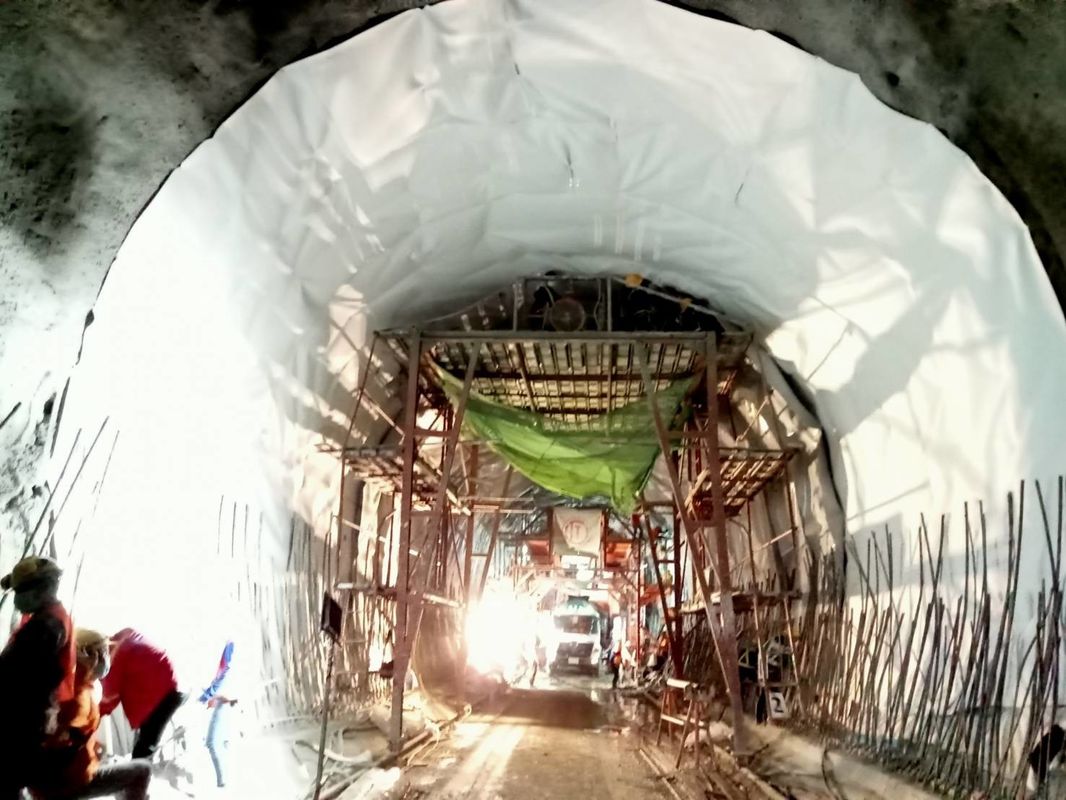

※トンネル防水構造ボンシュア™PVCトンネル膜
※メソッドステートメント
※1.全般的
Joaboa Tech トンネル防水システムは、ポリプロピレンの規則化層上にディスクによって適用され、(必要に応じて) PVC-H 保護層によって保護された均質な PVC-H フレキシブル シートで構成されています。防水システムは、建設ジョイントに沿って配置され溶接された止水板によって区切られ、トンネルを水密セクションに分割し、建設段階で発生する可能性のある損傷からの水の流入を制限することができます。
タイやペルーなどの海外政府のトンネルプロジェクトで使用されています。
タイ地図カバオ・タノン・チラジャンクション2.00mm PVCトンネル防水プロジェクト
マチュピチュ鉄道トンネルプロジェクト（ペルー）
次の文書では、ジョアボア テック トンネル防水システムの設置手順について説明します。
※2. インストール手順
Joaboa Tech トンネル防水システムは、次の手順に準拠する必要があります。
基板の受け入れ。
正則化層とディスクのインストール。
PVC防水膜の設置;
ウォーターバーの設置（間仕切り）。
再注入可能なホースの取り付け (バックアップ システムとクラウン注入ポイント)
保護層のインストール (必要な場合)。
1) 基板の受け入れ
膜の設置作業を開始する前に、ライニングされるトンネル表面の最終検査を完了する必要があります。「膜基板表面の受け入れ」チェックリストは、膜設置領域が以下の基板要件に準拠していることを記録および識別するために記入する必要があります。
吹付けコンクリートの表面は、局所的な山と谷を除去するために追加の吹付けコンクリート平滑化層を適用して準備されます。
防水システムを設置する表面は清潔で、ばらけた骨材、鋭利な突起物、突出した結束ワイヤー、剥離剤、および防水システムに損傷を与えたり影響を与えたりする可能性のあるその他の物品がないものとします。
吹き付けコンクリートの表面は、膜の完全性を維持するために必要な滑らかさと規則性を実現するように準備されます。基板は次の関係を満たす必要があります。
2）Rの取り付け正規化LエイヤーとDリスク
ジオテキスタイル規則化層は、鋼製固定具 (釘 + ワッシャー) を使用して吹き付けコンクリート表面に適用されます。規則化層は、コンクリートの注入中に過度の応力がかかるのを避けるために、十分なたるみを持たせて敷設する必要があります。ジオテキスタイル層はスポット溶接を使用して次の層と接合され、オーバーラップは 100 mm となります。オーバーラップ領域での「ポケット効果」を避けるために、オーバーラップ幅は 100 mm を超えないようにすることをお勧めします。
釘の直径がディスクの内径 (26 mm) と互換性があることを確認するために、取り付け段階の前にワッシャーの直径をチェックする必要があります。固定点数の平均は 1 平方メートルあたり 4 個のディスクとなります。固定点の数と分布は、施工チームのリーダーによって評価され、基材のプロファイル、重なり、止水板、固定位置によって異なります。
3) のインストールボンシュアPVCトンネルW防水M膜
防水膜は周囲に設置する必要があります。
以下の手順に従ってジオテキスタイルを覆う掘削：
防水膜はスポット溶接によりディスクに取り付けられます。正しい重ね幅（自動溶接機の動作範囲）を提供するために、以前に取り付けられたPVCシートに従ってPVCシートの位置を常に確認してください。防水膜は信号層を内側にして、コンクリート打設時の過度な応力を防ぐために十分なたるみを持たせて敷設する必要があります。
パラメータを正しく設定したトンネルクロール溶接機を使用して防水シートを接合します。
10cmが重なるようにしてください。
4) Wの取り付けアターバー (パーティショニング)
止水板は、以下の手順に従って、建設接合部に沿って適用する必要があります。
溶接を正しく行うためには、ウォーターストップの背面とメンブレンの表面が清潔で、ほこりがない必要があります。
汚れている場合は、溶接部分をきれいにしなければなりません。
止水板をPVC防水膜上に位置決めしてスポット溶接にて施工します。スポット溶接の数は、PVC 膜に過剰な応力がかからないよう止水板を保持するのに十分な数にする必要があります。
止水板の両側に全幅40～50mmの水密溶接を実現。
接合は止水溶接治具を使用して行います。
5) Rの取り付けe-インジェクタブルHオセス
再注入可能なホース (バックアップ システムとクラウン注入ポイントの両方) は、技術データ シートとメーカーの指示の両方に従って、以下の手順に従って取り付ける必要があります。
- 技術図面に従って再注入可能なホースの位置を確認します。
- 技術データシートの指示に従って、再注入可能なホースの最大長を確認してください。
- 最大 15 cm の距離で取り付けられる固定ポイントを使用して、再注入可能なホースを取り付けます。固定点は、PVC-H タイまたはメーカーが承認したその他のタイプの固定具である必要があります。
- 再注入可能なホースは最終ライニングに完全に埋め込まれ、エンドボックスに集められた色付き（白と赤）の終端ホースを使用してコンクリートライニングの表面に接続されます。終端ホースと再注入可能なホースは、関連するプラスチック コネクタを使用して接続し、熱収縮スリーブを使用して接合部を覆うものとします。
- 後続の 2 本の再注入可能なホース間の重なりは、少なくとも 20 cm でなければなりません。
- 各終端ホースは、次の建設段階でのホースの詰まりを避けるためにプラグを使用して密閉する必要があります。
- 最終ライニングを注入した後でも、再注入可能なホースとその位置に対処するために、各終端ホースにマークを付け、その位置を記録するものとします。
6) Pの取り付け保護Lエイヤー
保護層は保護追加層として設置されます。
材料は止水端に完全に溶接され、材料を所定の位置に維持するために必要な場合は防水膜にスポット溶接されます。
水密アンカーがある場合、PVC 防水膜への応力を避けるために、スポット溶接はアンカープレートに溶接された防水膜上に配置されます。
スポット溶接の数は、保護層を保持できるように十分な数でなければなりません。
保護層の隣接するシートは完全な連続溶接によって接合され、重なりは溶接手順を正しく行うのに十分なものでなければなりません。
※保管と輸送
1. 種類や仕様の異なる製品は混合せず、分離してください。
2. 日光や雨から保護し、乾燥した換気の良い状態に保ちます。
3. ストックパイルの高さが 5 層を超えないように、メンブレンを平らに積み重ねます。
4. 輸送時の傾きや側圧を防ぎ、必要に応じてフェルトなどで覆ってください。
5. 製品が通常の保管条件下にある場合、保管期間は製造日から少なくとも 1 年です。
※ブランドの地位
Joaboa Techは、PVC防水膜の中国国家規格GB12952-2011の主編集者であり、20年以上にわたり中国国内市場で高い評価を得ており、そのPVC膜はチリ、ペルー、タイなどで広く使用されています。
ジョアボアテックではPVC防水シート以外に、500g/枚のPVCジオメンブレン複合材も生産可能です。㎡PP ジオテキスタイルは、ダムや尾滓ダムなどの防水要件が最も高いプロジェクトに使用できる優れた品質です。品質はすでに BV ラボによってテストされ、証明されています。
※国際証明書
ホアボア工科大学Bondsure® PVC防水膜最も厳格で最高の屋根試験である FM Approvals にずっと前にすでに合格しています。
中国における高品質防水システムのパイオニアとして、Joaboa Tech は世界市場で国際ブランドと競争できる最高品質の PVC 防水膜を生産しています。
だからこそ、Joaboa Tech の PVC はタイやペルーの政府プロジェクトで使用できるのです。
※ドキュメントのダウンロード
Joaboa Tech Bondsure トンネル向け PVC 防水提案
